Нет, нет, не пугайтесь! Если вы доучились до 9-ого класса, это для вас будет семечки.

В этой главе мы узнаем (а точнее вспомним) много нового об электричестве, а потом в двух словах я вам расскажу, как делать фильтры. Так что можете сразу перейти к самому интересному и не париться.

Для тех, кто все же не боится париться я, для начала расскажу для чего же нужны эти самые пресловутые фильтры. Как вы уже поняли, эти фильтры фильтруют. На самом деле все эти фильтры являются фильтрами низких частот (электрический сигнал с частотой звука – это сигнал низкой частоты, а высокой – это уже радиочастоты), но для упрощения разделим их на низкочастотные фильтры (ФНЧ) и высокочастотные фильтры (ФВЧ). ФВЧ отсекают (как серпом), т.е. просто не пропускают низкочастотную составляющую сигнала, а ФНЧ – высокочастотную.
Электрический сигнал с частотой звука представляет из себя приблизительно вот что:

Диаграмма звукового сигнала
Рисунок 0

Что мы здесь видим? Мы видим диаграмму. Эта фиолетовая (или лиловая, или сиреневая, а для дальтоников - серенькая) линия показывает, как в течение времени изменяется напряжение в проводах, подключенных к колонке. Состоит эта диаграммка из вытянутых (низкочастотных) и сжатых (высокочастотных) гармошечек. Если к этому участку фонограммы применить ФНЧ, то выйдет такая фигня:

Диаграмма звукового сигнала после ФНЧ
Рисунок 1

Т.е. в фонограмме пропадут сжатые гармошки.
А если применить ФВЧ, то выйдет вот что:

Диаграмма звукового сигнала после ФВЧ
Рисунок 2

Теперь пропали вытянутые гармошки. Вам понятно? Мне нет.… Ну да, ладно. Проблемы шерифа, как говорится, индейцев не касаются.
Что ж такое эти пресловутые фильтры?

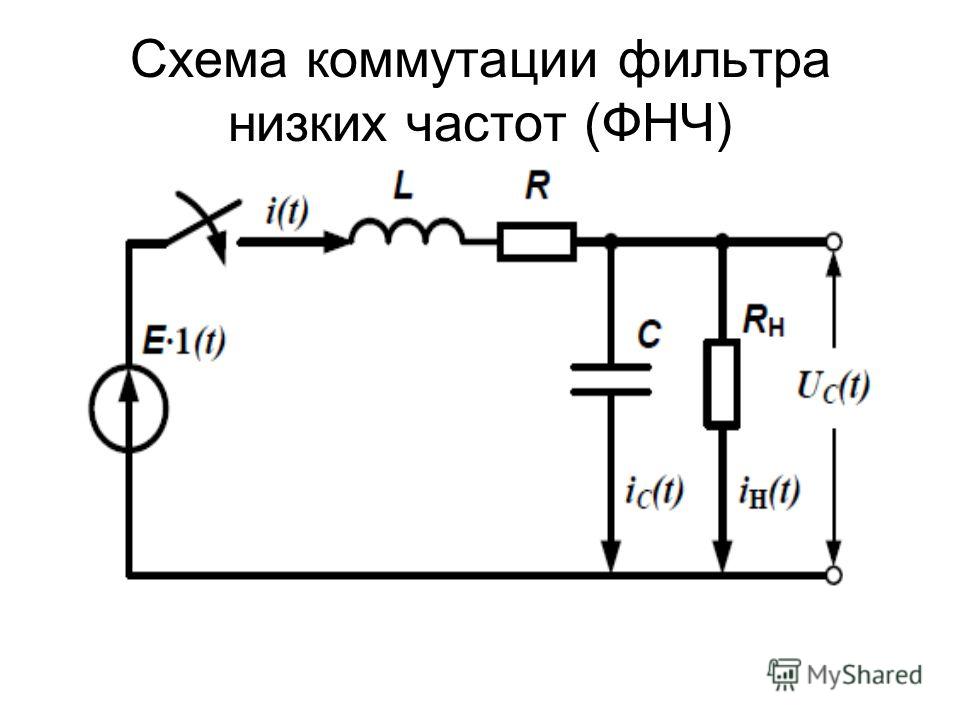

ФНЧ представляет собой просто катушку, намотанную толстым проводом (диаметром порядка 0,6-1,2 мм) на пластиковый, деревянный, картонный или другой немагнитный каркас. Чем больше витков в катушке и чем больше диаметр провода, тем больше индуктивность, а, следовательно, тем ниже частота среза (тем уже пропускаемая полоса частот) фильтра. Принцип действия заключается в свойстве катушки с увеличением частоты увеличивать свое сопротивление.
Вот так динамик будет играть одни басы:

ФНЧ
Рисунок 3

ФВЧ представляет собой кондер (конденсатор, емкость и т.п.) Кондер представля… вообщем они разные бывают. В основном в качестве ФВЧ применяются бумажные кондеры, такие параллелограммчики с двумя выводами. Для ФВЧ рекомендую применять высоковольтные (не ниже 160 В) конденсаторы, у них и ток утечки поменьше и «звучат они ярче». Главное, внимательно поищите обозначение на кондере «+», или «-», или толстой цветной точки (полосы), или отличия в толщине выводов. Если их нет, значит кондер подойдет. Поляризованные (у которых есть + и -) конденсаторы применять можно, но не нужно. Конденсатор работает как катушка, тока наоборот. Т.е. с уменьшением частоты сопротивление конденсатора возрастает (постоянный ток кондер не пропускает вообще). Чем меньше емкость (количество микрофарад), тем выше частота среза (или уже пропускаемая полоса частот) фильтра.
Вот так динамик будет играть одни тарелочки:

ФВЧ
Рисунок 4

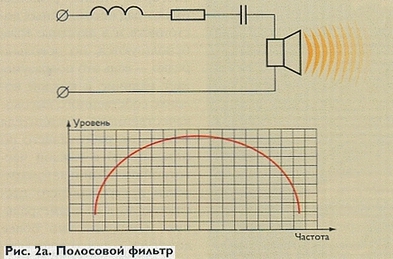

А как же быть со средними частотами? – спросите вы меня. А я вам отвечу так. Нормальные люди применяют два фильтра (ФНЧ и ФВЧ) таким образом, что остается только средние частоты, а остальное отрезается. Но я к нормальным людям конечно не отношусь (мне влудень мотать катушку для СЧ), поэтому я оставляю среднечку высокие частоты и подключаю только кондер (микрофарад так на 25-40).

Постойте, а зачем же нужны эти фильтра, может ну их… Можно, конечно, и ну их…, только не советую. Попробуйте на минимальной громкости подключить пищалку без кондера. Пищалка будет хрипеть, кряхтеть, но не как не пищать. Мощные ударные, которые поступают на нее, забивают нежные верха, и вообще без кондера пищалка быстренько перегорит.
Попробуйте подключить лопух без фильтра. Да ничо, нормально играет. Странно… Играет он конечно нормально, но вот КПД его упал довольно значительно. Это происходит из-за того, что «нежные» верха жестко «держат» динамик, заставляя колебаться с малой амплитудой, гася тем самым большие по амплитуде басы. Другими словами: ему бы болтаться туда-сюда, а его держат.
Среднечок сочетает в себе оба недостатка. Поэтому ему желательно два фильтра. Однако, если вы делаете студийного качества колонки (здесь подойдет закрытый ящик и один хороший широкополосник), фильтра вам даже противопоказаны (чем больше электрических элементов, тем больше искажений). Но тут другой случай, тут в ущерб КПД мы добиваемся высокого качества.

Итак, ФНЧ представляет собой катушку. Я рекомендую намотать 240 витков провода диаметром 1 мм (ПЭВ-2, покрытый лаком) на каркасе высотой 24 мм и диаметром 25 мм. Частота среза в этом случае будет порядка 350 Гц. От каждых 60 витков советую сделать отводы в виде петелек для дальнейшего настраивания на свой вкус звука колонки, а также для взятия СЧ (одна катушка для лопуха и среденечка). Наматывать можно вразвалку, как получится, только витки нужно делать как можно туже.

ФВЧ представляет собой кондер. Я рекомендую для ВЧ конденсатор емкостью в 1 мкФ и на 400 В. Для СЧ – 40 мкФ и 160 В.

Подведем итог. Мы с вами, не зная, что такое АЧХ, крутизна характеристики, скорость нарастания сигнала, звуковая атака, мили Генри, искажение типа «ступенька», децибелы, звуковое давление и прочая умная хрень сумели построить колонки. Я думаю, цель достигнута.
