МАЛАЯ ЭЛЕКТРОНИКА

ДЛЯ ВЕЛОСИПЕДА

ДОРОГАЯ РЕДАКЦИЯ!

У меня есть велосипед, и я хочу оборудовать его по последнему слову техники. Я уже купил зеркало заднего вида, велофару, задний фонарь, подножку, ручной тормоз... Но мне бы очень хотелось оборудовать свой велосипед электроникой. Расскажите, как это сделать.

С уважением

Алексей Толстое, г. Ленинград

Ъишшшшшшшпшшшшяшювяшш^ш

Любой велосипед можно оснастить несложной электронной автоматикой.

Принципиальная схема такой автоматики приведена на рисунке 1. В нее входят пять приборов: спидометр (блок 1), указатель поворотов (блок 2), звуковой сигнал (блок 3), стабилизатор напряжения, питающий блоки 1—3 (блок 4), и стабилизатор напряжения генератора, питающий лампы ьелофары и заднего красного габаритного огня (блок 5). В первых трех блоках используются интегральные микросхемы серии К155ЛАЗ (MCI—МСЗ). Источником питания этих блоков служат две батареи 3336Л (Б1), соединенные последовательно. Включение общего питания осуществляется выключателем В4, звукового сигнала — кнопкой Кн1, поворотных сигналов — выключателем В2 и переключателем ВЗ, спидометра — выключателем В1.

БЛОК 1 — это простейший частотомер. Он преобразует сигналы датчика спидометра (периодические замыкания контактов В5) в показания скорости движения велосипеда, которая фиксируется стрелочным измерительным прибором ИП1. Чем больше скорость движения, тем больше частота замыкания контакта датчика, скользящего по спицам переднего колеса велосипеда, тем больше ток, текущий через измерительный прибор, а значит, больше отклоняется стрелка прибора.

эле н ш ро мака

Чувствительность блока определяется сопротивлением резистора R1. Подстро-ечным резистором R5 стрелку прибора устанавливают на последнее деление шкалы при настройке.

БЛОК 2 — генератор прямоугольных импульсов с частотой следования 1—3 Гц. Он собран на микросхеме МС2, которая управляет транзистором Т1, работающим в ключевом режиме. Периодически открываясь импульсами генератора, транзистор Т1 заставляет мигать лампу Л1 и Л2 в зависимости от положения контактов переключателя ВЗ, указателя поворотов. Частота мигания сигнальных ламп определяется сопротивлением резистора R6 и емкостью конденсатора СЗ. С увеличением их параметров она уменьшается.

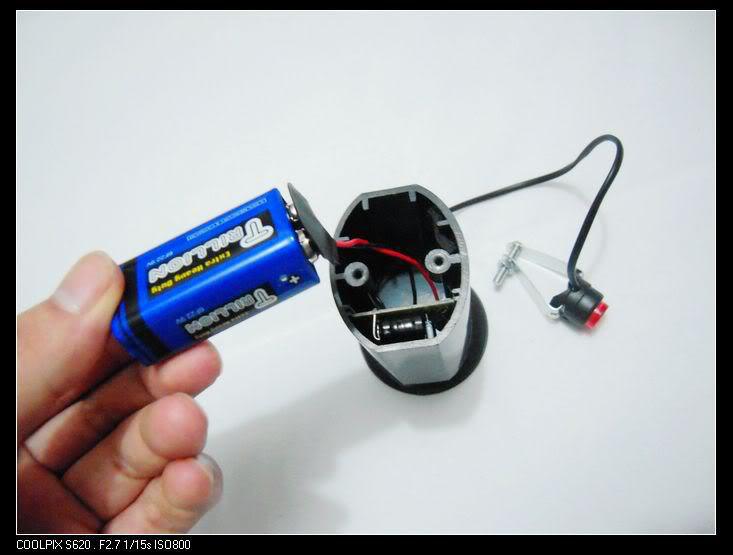

БЛОК 3 генерирует переменное напряжение частотой около 500 Гц, при подаче которого на капсюль ДЭМ-4М (Тф1) при нажатой кнопке Кн1 раздается звуковой сигнал. Принципиально работает так же, как блок 2, но с другой частотой генерации.

БЛОК 4 — простейший стабилизатор

напряжения, собранный на транзисторе ТЗ и стабилитроне Д1. Его входное напряжение соответствует напряжению батареи Б1 (около 9 В), а выходное постоянно и равно 5,5 В (этого напряжения вполне достаточно для питания микросхем МС1 — МСЗ).

БЛОК 5 — двухполупериодный выпрямитель, собранный на диодах ДЗ— Д6, с конденсатором С5, сглаживающим пульсации выпрямленного тока, и простейшим стабилизатором напряжения на транзисторе Т4 и стабилитроне Д2. Проволочный резистор R12 служит для установки на лампах ЛЗ и Л4 велофары и заднего габаритного огня постоянного напряжения, равного 2,5 В. Включение и выключение производят фиксацией велогенератора Г1 в одном из двух положений.

ДЕТАЛИ. Транзисторы КТ801Б (Т1, ТЗ, Т4) можно заменить транзисторами П701, П702, транзистор КТ315А (Т2) — любым другим аналогичным структуры п-р-п, например, МП37, диоды Д226Б (ДЗ—Д6) — диодами серии Д7 или К Д105.

рИДСМЕТР „шепот"

L

^Ьу R13 1K I

р С5

1-6 пров[

Та Д2КСША

200,0ЮВ

ДЗ-Д6 Д226Б

БЛОК 5

12
